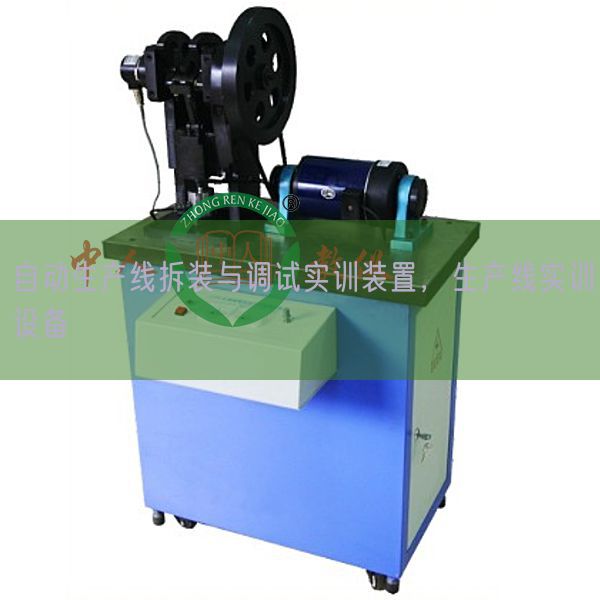

自動生產線拆裝與調試實訓裝置，生產線實訓設備
時間：2024-12-07 10:00:01 點擊次數：
中人教儀廠
--GJD-03 自動生產線實驗實驗考核試驗臺
1、基礎簡介
自動生產線實驗實驗考核試驗臺是一種最為經經典型的機電一體化與自動化設備，是為職業院校、職業教育培訓機構而研制的，它適合機電一體化、電氣自動化等相關專業的教學和培訓。它在接近工業生產制造現場基礎上又針對教學及實驗?zāi)康膶?shí)行了專門設計的實驗教學設備，強化了自動化生產線的裝配與調節測試能力。
自動生產線實驗考核裝備系統包括，由1）、供料單元2）、加工單元3）、裝配單元4）、分揀單元5）、輸送單元等構成
該裝置應能完成：1）、貨物的自動供給2）、貨物的自動識別分揀3）、機械手搬運4）、自動裝配5）、貨物的自動加工實操等全過程。同時對系統的運行過程實行全程動作狀態監控及數值監控，能完成上位管理實操過程。
系統平臺設計應基于標準化、模型塊化、開放式構造設計理念，可適應不一樣廠家型號的各種傳感器、控制器、執行器。
2、功能說明：
1）供料單元：按照需要將放置在料倉中待加工工件（原料）自動地推出到物料臺上，以便輸送單元的機械手將其抓取，輸送到其他單元上。
2）加工單元：把該單元物料臺上的工件（工件由輸送單元的抓取機械手裝置送來）送到?jīng)_壓機構下面，完成一次沖壓加工動作，然后再送回到物料臺上，待輸送單元的抓取機械手裝置取出。
3）裝配單元：完成將該單元料倉內的黑色或白色小圓柱工件嵌入到已加工的工件中的裝配過程。
4）分揀單元：完成將上一單元送來的已加工、裝配的工件實行分揀，使不一樣顏色的工件從不一樣的料槽分流的功能。
5）輸送單元：經過直線動作傳動機構驅動抓取機械手裝置到指定單元的物料臺上精確定位，可以在該物料臺上抓取工件，把抓取到的工件輸送到指定地點然后放下，完成傳送工件的功能。
6）作業單元（電氣控制）：設備說明將機械裝置和電氣控制部分的相對分離。每一作業單元機械裝置整體裝配在底層基板上，而控制作業單元生產過程 的plc裝置則裝配在作業臺兩側的抽屜板上。機械裝置上的各電磁閥和傳感器的引線均連接到裝置側的接線端口上。PLC的I/O引出線則連接到PLC側的接線端口上。兩個接線端口間經過多芯信號電纜互連。
裝置側的接線端口的接線端子必須應用三層端子構造，上層端子用以連接DC24V電源的+24V端，底層端子用以連接DC24V電源的0V端，中間層端子用以連接各信號線。
PLC側的接線端口的接線端子應用兩層端子構造，上層端子用以連接各信號線,其端子號與裝置側的接線端口的接線端子相對應。底層端子用以連接DC24V電源的+24V端和0V端。
裝置側的接線端口和PLC側的接線端口之間經過專用電纜連接。其中25針接頭電纜連接PLC的寫入信號，15針接頭電纜連接PLC的輸出信號。
7）供電電源：外部供電電源為三相五線制AC 380V/220V?？傠娫撮_關選用DZ47LE-32/C32型 三相四線漏電開關。系統各主要負載經過自動開關單單獨供電。其中，變頻器電源經過DZ47C16/3P三相自動開關供電；各作業站PLC均應用DZ47C5 /2P一相自動開關供電。此外，系統配備4臺DC24V6A開關穩壓電源分別用作供料、加工和分揀單元，及輸送單元的直線DC電源。
8）控制系統：每一作業單元必須可自成一個單單獨的系統，同時也可以經過互聯網互連包括一個分布式的控制系統。
①當作業單元自成一個單單獨的系統時，其設備運行的主令信號以及運行過程中的狀態顯露信號，來源于該作業單元按鈕指示燈模型塊。模型塊上的指示燈和按鈕的端腳全部引到端子排上。
②當各作業單元經過互聯網互連包括一個分布式的控制系統時，對于應用西門子S7-200系列PLC的設備。
3、構成部分技術功能數值參考規格
自動生產線實驗考核裝備應含有概括實驗桌、PLC控制模型塊、變頻器模型塊、觸摸屏模型塊、電源模型塊、伺服系統、供料單元、輸送單元、加工單元、裝配單元、分料單元、傳感器、電磁閥組、氣缸、工量具、控制單元、電腦推車、計算機數值數值、空氣壓縮機等構成，其主要技術功能數值參考規格如下所示：
1）PLC控制模型塊：
①工序技藝：鋁塑外殼，完整嵌入實驗臺抽屜式架體，I/O連接口開放到控制操作面板，并提供誤接線保護功能，設定有保險管座(250V、1A)。
②控制操作面板工序技藝說明：2mm厚印刷電子回路板上覆膜，應用背面印刷技術，保證圖形符文號永不脫落。
③PLC控制模型塊含有概括：
|
序號 |
名稱 |
型號/規格/編號 |
單位 |
數量 |
品牌 |
|
1 |
可編程控制器PLC |
S7-200 SMART SR40 AC220V供電 |
臺 |
2 |
西門子 |
|
2 |
可編程控制器PLC |
S7-200 SMART ST30 AC220V供電 |
臺 |
1 |
西門子 |
|
3 |
可編程控制器PLC |
S7-200 SMART SR40 AC220V供電 |
臺 |
1 |
西門子 |
|
4 |
可編程控制器PLC |
S7-200 SMART SR40 AC220V供電 |
臺 |
1 |
西門子 |
2）變頻器模型塊：
①工序技藝：鋁塑外殼，完整嵌入實驗臺抽屜式架體，連接口開放到控制操作面板，并提供誤接線保護功能。
②控制操作面板工序技藝說明：2mm厚印刷電子回路板上覆膜，應用背面印刷技術，保證圖形符文號永不脫落。
③模型塊含有概括西門子V20 變頻器。
3）觸摸屏模型塊：
工序技藝：鋼制外殼，通訊連接口轉引到控制操作面板，便利于學生接線實操。
模型塊含有概括昆侖通態觸摸屏TPC7062K 7寸，65000色；
4）控制單元模型塊：
①工序技藝：鋁塑外殼，完整嵌入實驗臺抽屜式架體，I/O連接口開放到控制操作面板，并提供誤接線保護功能。
②控制操作面板工序技藝說明：2mm厚印刷電子回路板上覆膜，應用背面印刷技術，保證圖形符文號永不脫落。
③配備裝備有指示燈（24VDC）：黃色（HL1）、綠色（HL2）、紅色（HL3）各一只。主令器件：綠色常開按鈕SB1一只，紅色常開按鈕SB2一只，選用開關SA（一對變換觸點），急停按鈕QS（一個常閉觸點）
5） 電源模型塊：
①電源模型塊配備有梅蘭日蘭三相短路器及漏電保護器，保險管座等。
②可供直線DC24V，交流ACAC220V，380V電壓（V）。
6）傳感器檢驗測試單元：
①光電傳感器/CX-441/漫反射型/7只；
②光電傳感器/MHT15-N2317/2只；
③接近傳感器/ GH1-F1710NA/1只；
④金屬傳感器/ GH1-305QA/2只；
⑤光纖傳感器/ E3X-NA11 E32-DC200/3只；
7）供料單元：
主要含有概括豎式料筒，頂料氣缸，推料氣缸，物料檢驗測試傳感器部位件，裝配支撐架平臺,材料檢驗測試裝置部位件,帶保護接線端子單元等構成；
8）輸送單元：
含有概括四自由度機械手，直線輸單元，比例傳送機構，多功能裝配支撐架，同步輪，同步帶, 帶保護接線端子單元等構成；
9）加工單元：
含有概括滑動料臺，模仿沖頭和沖床, 帶保護接線端子單元等構成；
10）裝配單元：
含有概括供料機構，旋轉送料單元，機械手裝配單元，放料臺，帶保護接線端子單元等構成；
11）分料單元：
含有概括傳送帶機構，三相電機動力單元，分揀氣動結合套件，傳感器檢驗測試單元，高進度反饋和定位機構，帶保護接線端子單元等構成；
12）伺服系統單元：
需應用MHMD022P1U/ MADDT1207003
13）電磁閥組單元:
①匯流板/100M-2F/1只；
②匯流板/100M-4F2只；
③匯流板/100M-3F/1只；
④匯流板/100M-6F/1只；
⑤雙向電控氣閥帶燈/4V120-M5/2只；
⑥單向電控氣閥帶燈/4V110-M5/16只；
14）氣缸:
①筆型缸、薄氣缸、回轉缸、氣動手爪、雙桿氣缸、導桿氣缸、導桿氣缸共18只；
②配磁性開關、按裝支撐架；
15）工量具
必須含有工量具箱、內六角扳手、尖嘴鉗、剝線鉗、壓線鉗、十字螺絲刀、一字螺絲刀、斜口鉗、十字螺絲刀、一字螺絲刀、鐘表螺絲刀、優利德萬用表。
16）實驗桌
①帶滾輪,雙面四抽屜,抽屜應用網空板,設備裝配靈活；
②1998mm×960mm×780mm鋁鋼構造；
17）工業控制互聯網
①由主站、從站、互聯網電纜等構成PPI互聯網，完成兩個作業站之間的數值交換。
②主站控制倉儲系統的入庫、出庫及移庫等實操，從站控制貨物的出料、識別、檢驗等實操。
4、實驗裝置技術說明
1）裝置能夠把PLC控制單元、變頻器單元、步進電機單元、觸摸屏單元、調節測試單元、電源單元模型塊化單單獨設計，既可應用在本設備中，也可將模型塊放放置于其他設備使用。
2）裝置平臺設計應基于標準化和模型塊化設計理念，可適用不一樣廠家型號的各種傳感器、控制器、執行器。
3）裝置可完成梯級培訓模式，既可完成各單個模型塊基礎知識培訓，也可完成相關模型塊組建復雜控制線路的設計及排故實訓。
4）裝置選用的元件應工業化，平穩性及耐用性高，適應長時間培訓。
5）系統應能模仿工業自動化生產線的生產、加工、裝配、分揀等過程，完成貨物的供給、識別、搬運、分揀、加工、裝配等過程。
6）應設定有專業技能培訓：系統組裝、調節測試和運行、系統故障查驗、排除和維護、團隊協作。
7）裝置應設計有漏電保護、短路保護、急停保護等，防止誤實操對實操者和設備帶來的危險。
8）系統應應用開放式構造設計，全部的控制器、傳感器、執行器的控制信號及電源信號全部引到連接口單元，在連接口單元上可由學生自主接線，可依據不一樣的控制說明，搭建多種控制方案。
9）可拓展性強，設備預留可拓展空間，可按照工業發展形勢及用戶方合理性建議實行改進、拓展。
10）此裝置不僅適用來西門子品牌PLC主機，應還可適用來其他品牌的PLC，如三菱FX2N型PLC等。
5、實驗內容說明
1）、能融合了機械技術（含有概括氣動技術）、傳感器技術、交流ACAC電機變頻調節速度和步進電機驅動控制、觸摸屏技術、PLC控制及通信互聯網等技術，體現了現代制造業生產過程的特征。
供料單元的裝配與調節測試的實驗；
（1）加工單元的裝配與調節測試的實驗（2）裝配單元的裝配與調節測試的實驗（3）分揀單元的裝配與調節測試的實驗（4）輸送單元的裝配與調節測試的實驗（5）自動生產線控制的裝配與調節測試的實驗
2）、說明：整體構造必須為開放式和拆卸裝配式，能便利地更換模型塊，按設定有生產性功能和整合學習掌控把握功能的原則確定模型塊內容，使教學或競賽時可便利的選用需要的模型塊。設備的拓展性和升級性強，如：（1）如更換或拓展作業單元（2）電氣升級為現場總線（3）定位模型塊來控制伺服電機等
3）、用來教學，可按作業過程導向，工學集合的模式規劃教學活動，完成以下作業任務：
1）氣動系統的裝配與調節測試項目：
（1）氣動方向控制線路的裝配（2）氣動速度控制線路的裝配（3）擺動控制線路的裝配（4）氣動順序控制線路的裝配（5）氣動機械手裝置的裝配（6）氣動系統裝配與調節測試（7）氣動綜合系統的設計與裝配
2）電氣控制電子回路的裝配和PLC程序語言編寫項目：
（1）三相電機正反轉控制電子回路的連接與控制程序語言編寫（2） 三相電機控制電子回路的連接與控制程序語言編寫（3）電機調節速度控制電子回路的連接與控制程序語言編寫（4）變頻器模仿量控制的連接與控制程序語言編寫；經過自由口編程完成 變頻器互聯網控制（5）用PLC脈沖輸出或定位模型塊來控制伺服電機的技術（拓展）（6）伺服電機控制電子回路的連接與功能數值設定（7）PLC控制互聯網控制技術 （8）氣動方向控制程序語言編寫（9）氣動順序動作控制程序語言編寫（10）氣動機械手控制程序語言編寫（11）皮帶輸送機控制程序語言編寫（12）機電一體化設備控制程 序編寫（13）自動生產線控制程序語言編寫。
3）PLC通訊互聯網的裝配、程序編制及調節測試：
（1）PLC控制技術---485通信技術的編程和調節測試（2）PLC控制技術---現場總線通信技術的編程和調節測試（拓展）
4）機電設備裝配與調節測試項目：
（1）傳動裝置同軸度的調節（2）供料單元的機械裝配與調節（3）加工單元的機械裝配與調節（4）裝配單元的機械裝配與調節（5）分揀單元的機械裝配與調節（6）輸送單元的機械裝配與調節測試（7）自動生產線設備裝配與調節測試
5）、本裝備用來考核或競技比賽，可考察的職業能力：
（1）機械構件的裝配與調節能力（2） 機電設備的裝配與調節測試能力（3）電子回路裝配能力（4）氣動系統的裝配與調節測試能力（5）變頻器在自動生產線的使用能力（6）伺服電機在自動生產線的使用能力 （7）PLC模仿量控制在自動生產線的使用能力（8）機電一體化設備的控制程序的編寫能力（9）自動控制系統的裝配與調節測試能力（10）PLC互聯網的裝配、 編程與調節測試能力（11）人機界面HMIHMI、組態技術的編程與調節測試能力（12）符合國家職業技術標準"可編程序設計師三級標準
6、自動控制實驗內容：
1）、能融合了機械技術（含有概括氣動技術）、傳感器技術、交流ACAC電機變頻調節速度和步進電機驅動控制、觸摸屏技術、PLC控制及通信互聯網等技術，體現了現代制造業生產過程的特征。
一、自動生產線系統的拆卸裝配與調節測試：
（1）供料單元的裝配與調節測試的實驗；
（2）加工單元的裝配與調節測試的實驗
（3）裝配單元的裝配與調節測試的實驗
（4）分揀單元的裝配與調節測試的實驗
（5）輸送單元的裝配與調節測試的實驗
（6）自動生產線控制的裝配與調節測試的實驗
二、整體構造必須為開放式和拆卸裝配式，能便利地更換模型塊，按設定有生產性功能和整合學習掌控把握功能的原則確定模型塊內容，使教學或競賽時可便利的選用需要的模型塊。設備的拓展性和升級性強，如：
（1）如更換或拓展作業單元
（2）電氣升級為現場總線
（3）定位模型塊來控制伺服電機等
三、用來教學，可按作業過程導向，工學集合的模式規劃教學活動，完成以下作業任務：
1）氣動系統的裝配與調節測試項目：
（1）氣動方向控制線路的裝配
（2）氣動速度控制線路的裝配
（3）擺動控制線路的裝配
（4）氣動順序控制線路的裝配
（5）氣動機械手裝置的裝配
（6）氣動系統裝配與調節測試
（7）氣動綜合系統的設計與裝配
2）電氣控制電子回路的裝配和PLC程序語言編寫項目：
（1）三相電機正反轉控制電子回路的連接與控制程序語言編寫
（2） 三相電機控制電子回路的連接與控制程序語言編寫
（3）電機調節速度控制電子回路的連接與控制程序語言編寫
（4）變頻器模仿量控制的連接與控制程序語言編寫；經過自由口編程完成 變頻器互聯網控制
（5）用PLC脈沖輸出或定位模型塊來控制伺服電機的技術（拓展）
（6）伺服電機控制電子回路的連接與功能數值設定
（7）PLC控制互聯網控制技術
（8）氣動方向控制程序語言編寫
（9）氣動順序動作控制程序語言編寫
（10）氣動機械手控制程序語言編寫
（11）皮帶輸送機控制程序語言編寫
（12）機電一體化設備控制程序語言編寫
（13）自動生產線控制程序語言編寫。
3）PLC通訊互聯網的裝配、程序編制及調節測試：
（1）PLC控制技術---485通信技術的編程和調節測試
（2）PLC控制技術---現場總線通信技術的編程和調節測試（拓展）
4）機電設備裝配與調節測試項目：
（1）傳動裝置同軸度的調節
（2）供料單元的機械裝配與調節
（3）加工單元的機械裝配與調節（
4）裝配單元的機械裝配與調節
（5）分揀單元的機械裝配與調節
（6）輸送單元的機械裝配與調節測試
（7）自動生產線設備裝配與調節測試
5）、本裝備用來考核或技能比賽，可考察的職業能力：
（1）機械構件的裝配與調節能力
（2） 機電設備的裝配與調節測試能力
（3）電子回路裝配能力
（4）氣動系統的裝配與調節測試能力
（5）變頻器在自動生產線的使用能力
（6）伺服電機在自動生產線的使用能力
（7）PLC模仿量控制在自動生產線的使用能力
（8）機電一體化設備的控制程序的編寫能力
（9）自動控制系統的裝配與調節測試能力
（10）PLC互聯網的裝配、 編程與調節測試能力
（11）人機界面HMIHMI、組態技術的編程與調節測試能力
（12）符合國家職業技術標準"可編程序設計師三級標準
7、自動控制執行系統
1、 系統為C/S架構，運行于局域網內，分為教師機與學生機，教師機作為服務器，要設定有管理學生端，記錄學生運行與實操記錄等基礎功能。
2、 教師端設定有統計學生在線、離線現象的功能。
3、 系統提供接線端子號碼管自定義設定功能，每根實驗連接線連接完成后，提醒用戶寫入號碼管，寫入內容就地實時顯露在實驗連接線端子上。
4、 教師端設定有顯露服務器IP、端口功能，必要時，可以設定教師機端口。
5、 系統使用三維（3D）引擎研發，建立虛擬實驗室，用戶可在虛擬實驗室中自由漫游，完成電子回路、氣路連接,生產線設備調節測試等實訓任務。
6、 系統提供接線練習功能，用戶可以自由選用實驗連接線顏色。
7、 系統完成與三菱PLC系統之間的通訊，用戶可以自由編輯PLC程序，經過三菱PLC系統控制虛擬元件運行。
8、 教師端設定有批量導入學生信息的功能，學生信息含有概括學生姓名、學號、角色分配等內容。
9、 系統提供規范的各站電氣原理圖，用戶按照電氣原理圖實行接線。
10、 系統提供實驗連接線刪除功能，用戶可以刪除錯誤實驗連接線。
11、 系統提供虛擬萬用表功能，萬用表完成電壓（V）、電阻大小與通斷測量。
12、 系統提供設備電子回路調節測試功能，用戶完成電子回路氣路連接后可以通電運行設備。
13、 系統中通電運行的設備設定有醒目的狀態顯露，通電的連接端子有明顯的警示顏色。
14、 系統提供設備氣路調節測試功能，氣路狀態的變換設定有明顯提醒，系統提供經過氣動電磁閥上手動撳鈕變換氣路狀態。
15、 系統虛擬氣缸作業原理，當氣缸桿伸出時能推動工件到達指定位置。
16、 系統虛擬變頻器功能，驅動三相交流ACAC電機的正轉、反轉。
17、 系統虛擬完成在三菱PLC編程系統中編輯變頻器專用指令并經過PLC的RS485端口控制變頻器驅動電機正轉、反轉。
18、 系統虛擬完成編碼器脈沖高速計數功能，脈沖數值能就地實時傳輸給PLC可以在PLC中顯露。
19、 系統虛擬開關電源功能，完成由交流ACAC電到直線DC電的變換。
20、 系統提供設備氣路原理圖，用戶可按照設備氣路原理圖連接氣路，也可自由連接。
21、 系統虛擬完成PLC的N:N通信功能，每個小組控制運行一個作業站，作業站之間可以通信，最終由五個小組，五個作業站一起合作完成自動生產線設備的運行控制。
22、 系統虛擬工件、裝備品備件設定，含有概括顏色、材料等屬性。每個作業站可以設定工件、零件，支撐各站調節測試。
23、 系統虛擬光電式傳感器，在其有效檢驗測試距離里，能檢驗測試到物體，遠離則無信號輸出。
24、 系統虛擬光纖式傳感器，能檢驗測試物體顏色及物體的有無。
25、 系統虛擬伺服控制器，在PLC中編輯脈沖控制指令，控制伺服放大器驅動伺服電機旋轉。
26、 系統完成PLC脈沖輸出功能，在PLC中編輯脈沖控制指令控制伺服運行，脈沖輸出點與真實PLC一致。
27、 系統虛擬PLC位置控制功能，控制輸送站實行輸送作業。
28、 系統虛擬供料站頂料氣缸頂料動作，使次下層工件不會落下。
29、 系統虛擬磁性開關功能，當氣缸處于伸出或縮回狀態時全部能輸出開關信號。
30、 小組之間實行生產線設備綜合調節測試時，系統就地實時顯露其余小組電子回路連接、氣路連接、運行狀態。
31、 系統虛擬自動生產線各站拆卸裝配，每個作業站拆卸至最基礎構造。
32、 各站裝配時，先展現各站拆卸至最基礎構造的過程動畫，拆卸時，先展現各站裝配完成時的動畫。
33、 拆卸裝配過程中有適當提醒，并有拆卸裝配進度顯露。
34、 系統虛擬各作業站爆炸圖，支持360°旋轉查看詳細構造。
35、 系統支持飛行視角，可自由進入設備內部查看其詳細構造。
36、 系統虛擬擺動氣缸，轉動輸送工件。
37、 系統虛擬工件加工變形過程。
38、 系統虛擬分揀站分揀過程，按照工件顏色、材料不一樣，經由雙作用氣缸推入不一樣分揀槽過程。
