中人教儀廠

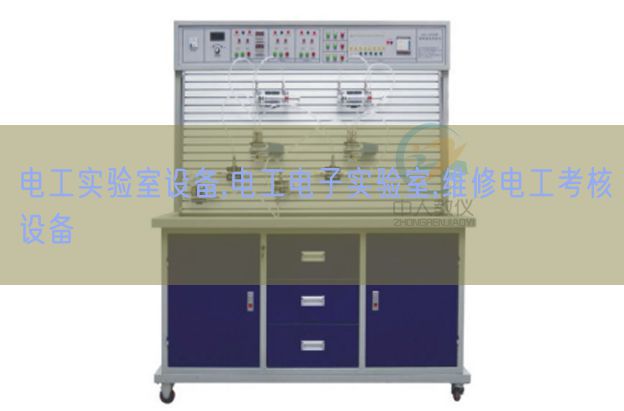

-758A 高級電工實驗室成套設備（帶功率（W）表、功率（W）因數表）
一、設備特別點
實驗臺設定有較完善的安全保障功能，較齊全的功能。在前幾代的設備基礎上各方面做了較大的改進。實驗項目更加豐富、覆蓋面廣、實驗內容選用余地大，實驗深度有較大提升，使實驗更深入入完整。實驗臺裝配了智能化數字交直線DC電表，測量精確度高、測量界限寬、使用便利。電工強電部分實驗均應用隱蔽式電學插頭座，接觸可靠、安全；繼電接觸器、按鈕、時間繼電器等做成單獨箱式，元件接點均已引至電學專用插頭座上，實驗便利、快捷。弱電部分在九孔通用實驗底層基板上完成，實驗機動、靈活、動手動腦能力強。創新實驗元件模型塊盒體透明，直觀性好，盒蓋印有永不褪色元件符文號，線條清晰美觀。盒體與盒蓋應用較科學的壓卡式構造，維修、更換元件拆卸裝配便利。平臺式設計，實驗元件分立式，院校除能完成指導書上實驗，還可以運用元件設計符合自身學校要求的實驗內容。實驗臺高度為1.15M，實驗室布置不受設備高度限制。
二、適用界限
適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成電工學、電工原理、電子回路解析、繼電控制等課程實驗、實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想設備。
三、實驗臺包括與功能
1、電源及功能數值
1.1寫入電源：三相四線電源，寫入時指示燈亮。
1.2電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：單、三相可調交流AC電源，提供0－380V連續可調的交流AC電源，同時可得到0—240V一相可調電源（配備有一臺1.5KVA的三相自耦調壓器，配備有三只液晶交流AC電壓（V）表，指示調壓輸出電壓（V））。
B組：低壓交流AC3、6、9、12、15、18、24V電源，最大輸出電流（A）1.5A。
C組：低壓直線DC穩壓電源，電壓（V）5V，電流（A）0.5A。
D組：雙路恒流穩壓電源，二路輸出電壓（V）均為0—30V，內置式繼電器自動換檔。多圈電位器連續調動，使用便利。輸出最大電流（A）為1.5A，設定有預設式限流保護功能，每組輸出有0.5級數字電流（A）表、電壓（V）表指示，電壓（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）＜5mv。
E組：一相交流AC市電輸出，由萬能插板供用戶自備設備使用。
2、功率（W）輸出函數發生器：
1）應用直接數字頻率合成（DDS）產生高精確度正弦波，方波和三角波。應用大屏幕LCD顯露輸出頻率、波動線，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率界限: 0.1HZ~3MHz, 應用鍵盤直接寫入數字設定頻率,。
4）輸出幅度應用電位器調動，正弦波輸出設定有20db,40db衰減。
5）方波占空比可調, 調動界限：1%-99%調動；方波和三角波應用TTL電平輸出。
6）頻率計最高測量界限100MHz，自動換檔。
3、內置式電度表：臺內裝備有一臺一相電度表，接線端孔引到操作面板，設定有作業可視框。
4、內置式日光燈結合套件：臺內己裝配一套日光燈結合套件，實驗便利、安全。
5、智能型直線DC數字電流（A）表：精確度0.5級，應用ICL公司高功能AD變換器配以高速MPU單元設計而成經過鍵控、數字顯露窗口完成人機對話功能控制模式。設定有自動與手動測量范圍，20mA、200mA、2000mA三檔，測量界限：0-2000mA。設定有數值存儲與查詢、超測量范圍報警、指示功能。
6、智能型真有效值交流AC電流（A）表：精確度0.5級，測量界限0～5A，應用美國模仿器件公司生產的新型高功能RMS真有效值變換器，配以高速MPU單元設計而成。設定有測量范圍自動判別、真有效值自動變換、警報、復位功能。使用便利，精確度高，安全可靠。
7、智能型功率（W）表、功率（W）因數表：由24位專用DSP、16位高精確度AD變換器和高速MPU單元設計而成，經過鍵控、數字顯露窗口完成人機對話功能控制模式。系統上應用RTOS設計思路，同時配備有PC監控系統來加強解析能力。能測量電子回路的功率（W）、功率（W）因數。功率（W）測量精確度為1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A，能自動判別負載性質（感性顯露"L"，容性顯露"C"，純電阻不顯露），并可存儲測量數值，供隨時查閱。
8、虛擬儀表器具：
1、終端部分（裝學生實驗屏上）同時配備有虛擬信號源、虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量寫入輸出模型塊。
2、基于LabVIEW虛擬儀表器具程序的編程方法，學生可自行設計各種虛擬儀表器具。
3、功能數值：
1）、兩路虛擬隨意波動線信號發生器，輸出頻率可編程，電壓（V）幅度可調；
通道數：2路
分辨率：8 bits
電壓（V）界限：-5~5V
頻率步長：1HZ
波動線：隨意信號
輸出頻率：>1MHZ
2）、雙蹤存貯示波器，多種同步方法，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓（V）界限：-10~+10V
存貯深度：64K
3）、雙通道頻譜分折儀；
4）、八通道邏輯分折儀，多種同步方法，存貯深度可編程；
8路寫入
分 率：25nS
存貯深度：64KHZ
5）。數字三用表，可測電阻、電容、電感、電壓（V）等；
數字IO口
通道數：8路IO
寫入電平：TTL
輸出電平：TTL
電流（A）驅動：20mA/通道
四、實驗實操桌
由雙面飾操作面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁制框體結構，造型美觀大方，中間設定有抽屜，放置工量具，左右二只儲物儲物柜，用來儲物元件。
五、整套設備包括與配備裝備（以二十四座為例）
1、實驗實操桌12張，一桌二座，實驗桌外觀尺寸為160×70×80cm。桌子中央配備九孔萬能電子回路插板，電子回路板進口由ABS注塑而成，背面裝備有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，元件盒在其上隨意拼插成實驗電子回路。創新實驗元件模型塊盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符文號，線條清晰美觀，盒蓋與盒體應用壓卡式構造、維修拆卸裝配便利。繼電控制實驗由實驗箱與專用隱蔽式控制線來完成，按照高壓實驗與低壓控制不一樣特別點配備不一樣實驗連接線、不一樣實驗方法，實驗安全系數大大提升。每張實操桌配備有一粒膠皮板，保護通用電子回路插板和桌面（如需要在桌上放置電機、焊接等）實驗實操桌下部有二只元件儲物儲物柜，放置實驗元件及儲物板。
2、示教控制臺1臺：由示教實驗實操桌、實驗臺、演示控制屏構成，能分別控制12臺學生實驗臺的電源。并可用來講解、演示。尺寸為160×70cm。
3、實驗臺，共12臺，每張學生實驗實操桌上配備1臺。
4、器件材料配備裝備：
GSY-01繼電控制實驗箱一 GSY-02繼電控制實驗箱二
GSY-03繼電控制實驗箱三 GSY-04繼電控制實驗箱四
GSY-05三相負載
13臺0.18KW三相電機，39只電流（A）測量試驗插頭座，26只1.5級直線DC電表，13只MF-7萬用表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工量具，13套低壓實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、包括座等透明創新實驗?zāi)Ｐ蛪K（元件透明創新實驗?zāi)Ｐ蛪K盒內），25張學生凳，雙門立儲物柜1個。
5、用戶自備器件材料：滑動變阻器、毫伏表。
六、實驗項目
1．電工測量儀表的使用及減少內阻測量誤差的方法
2．常用元件的識別與檢驗測試
3．線性元件與非線性元件的伏安特性
4．未知電阻元件伏安特性測繪
5．電源的外特性
6．電位值、電壓（V）值的測量及電子回路電位圖的測繪制作
7．電流（A）表和電壓（V）表的擴程
8．歐姆表的設計
9．基爾霍夫定律的檢驗
10．檢驗楞次定律
11．迭加原理與互易定理的檢驗
12．戴維南定理與諾頓定理的檢驗
13．電壓（V）源與電流（A）源的等效變換
14．受控源特性的研究
15．示波器和信號發生器的使用及經典型電信號
的查看與測量
16．一階電子回路實驗
17．二階電子回路過度過程
18．研究LC元件在直線DC和交流AC電子回路中的特性
19．負載獲取最大功率（W）的條件 20．三表法測量交流AC電子回路功能數值
（用三表法測量交流AC電子回路等效功能數值）
21．正弦交流AC電子回路中RLC元件的頻率特性
22．RL及RC串聯電子回路實驗
23．RLC串聯諧振電子回路
24．日光燈電子回路的連接及功率（W）因數的改善
25．三相負載的星、三角接法
26．三相電子回路功率（W）的測量
27．RC互聯網頻率特性和選頻特性的研究
28．二端口互聯網的研究
29．一相鐵芯變壓器特性的測量試驗
30．互感線圈電子回路的研究
31．一相電度表的校驗
32．負阻抗變換器實驗
33．回轉器特性測量試驗
34．三相異步電機的使用和起動
35．三相異步電機繼電接觸控制基礎電子回路
36．按鈕、接觸器復合聯鎖的控制電子回路
37．三相異步電機時間繼電器控制Y-△起動控制實驗
……自由設計實驗項目
-758A 高級電工實驗裝置透明創新元件模型塊配備表單（每臺）
|
透明創新元件模型塊名稱 |
型 號/規 格 |
數 量 |
備 注 |
|
電 阻 |
0.5Ω |
1 |
2W |
|
電 阻 |
1Ω |
1 |
2W |
|
電 阻 |
2Ω |
1 |
2W |
|
電 阻 |
12Ω |
2 |
2W |
|
電 阻 |
100Ω |
3 |
2W |
|
電 阻 |
160Ω |
1 |
2W |
|
電 阻 |
200Ω |
2 |
1W |
|
電 阻 |
300Ω |
1 |
1W |
|
電 阻 |
330Ω |
1 |
1/8W |
|
電 阻 |
400Ω |
1 |
1/8W |
|
電 阻 |
510Ω |
3 |
1/8W |
|
電 阻 |
620Ω |
1 |
1/8W |
|
電 阻 |
680Ω |
2 |
1/8W |
|
電 阻 |
800Ω |
1 |
1/8W |
|
電 阻 |
820Ω |
1 |
1/8W |
|
電 阻 |
1K |
2 |
1/8W |
|
電 阻 |
1.2K |
1 |
1/8W |
|
電 阻 |
1.3K |
1 |
1/8W |
|
電 阻 |
2K |
2 |
1/8W |
|
電 阻 |
5.1K |
1 |
1/8W |
|
電 阻 |
10K |
1 |
1/8W |
|
電 阻 |
10K |
1 |
1/8W |
|
電 位 器 |
470Ω |
1 |
1/2W |
|
電 位 器 |
1K |
2 |
1/2W |
|
電 位 器 |
4.7K |
1 |
1/2W |
|
電 位 器 |
10K |
1 |
3W |
|
電 位 器 |
100K |
1 |
1/2W |
|
瓷片電容 |
5300P |
1 |
63V |
|
瓷片電容 |
0.1uF |
1 |
250V |
|
瓷片電容 |
0.22uF |
2 |
250V |
|
瓷片電容 |
0.47uF |
1 |
250V |
|
瓷片電容 |
1uF |
1 |
250V |
|
瓷片電容 |
2uF |
3 |
250V |
|
電 感 |
10mH |
1 |
|
|
電 感 |
100mH |
1 |
|
|
指示燈 |
6.3V/100mA |
1 |
|
|
二 極 管 |
4007 |
1 |
|
|
穩 壓 二 極 管 |
2CW54 |
1 |
|
|
開 關 |
|
5只 |
|
|
電流（A）插頭座 |
|
6只 |
|
|
互感線圈 |
|
1套 |
|
|
鐵棒 |
|
1根 |
|
|
磁鐵 |
|
1條 |
|
|
三 極 管 |
3DG12 |
1只 |
|
|
整 流 橋 |
5A |
1只 |
|
|
變壓器 |
220V/110V+36V |
1只 |
100VA |
|
直線DC電表 |
1000uA |
1只 |
|
|
直線DC電表 |
25mA |
1只 |
|
|
直線DC電表 |
±100uA |
1只 |
|
|
繼電控制實驗箱一 |
GSY01 |
1 |
|
|
繼電控制實驗箱二 |
GSY02 |
1 |
|
|
繼電控制實驗箱三 |
GSY03 |
1 |
|
|
繼電控制實驗箱四 |
GSY04 |
1 |
|
|
包括座 |
14腳 |
1只 |
|
|
運放 |
741 |
1只 |
|
|
458 |
1只 |
|
|
三相負載 |
GSY05 |
1 |
|
|
三相電機 |
180W |
1只 |
|
|
工 具 |
|
萬 用 表 |
MF47 |
1只 |
|
|
數字萬用表 |
DT890B+ |
1只 |
|
|
電 烙 鐵 |
|
2只 |
|
|
烙 鐵 架 |
|
2只 |
|
|
剝 線 鉗 |
|
1把 |
|
|
尖 嘴 鉗 |
|
1把 |
|
|
螺 絲 刀 |
|
3把 |
|
|
其 他 |
|
實驗臺 |
|
1臺 |
|
|
實驗桌 |
|
1張 |
|
|
學生凳 |
|
2張 |
|
|
膠 布 |
|
1塊 |
|
常見問題：
1、如果我要購買電工實驗室設備,電工電子實驗室,維修電工考核設備，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電工實驗室設備,電工電子實驗室,維修電工考核設備是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電工實驗室設備,電工電子實驗室,維修電工考核設備的發票，您需要提供開票資料。
3、你們的電工實驗室設備,電工電子實驗室,維修電工考核設備都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
